ZW3D Slicer – automatyczny podział brył i plików STL w ZW3D

ZW3D Slicer to profesjonalny dodatek do oprogramowania ZW3D, umożliwiający automatyczny podział brył oraz plików STL na segmenty dopasowane do możliwości produkcyjnych maszyn CNC i drukarek 3D.

Rozwiązanie zostało stworzone z myślą o konstruktorach, programistach CAM oraz firmach produkcyjnych, które potrzebują szybkiego i bezpiecznego przygotowania modeli do wytwarzania.

Automatyczny podział modeli 3D do druku i obróbki CNC

Podczas przejścia od projektowania do produkcji często pojawia się problem ograniczonego pola roboczego maszyny.

ZW3D Slicer umożliwia:

• podział dużych modeli 3D na mniejsze części,
• automatyczne bazowanie fragmentów,
• generowanie przygotówek (auto-kostek),
• zachowanie struktury siatki STL,
• przygotowanie modelu do dalszej obróbki CAM.

Dzięki temu proces przygotowania produkcji zostaje skrócony do minimum.

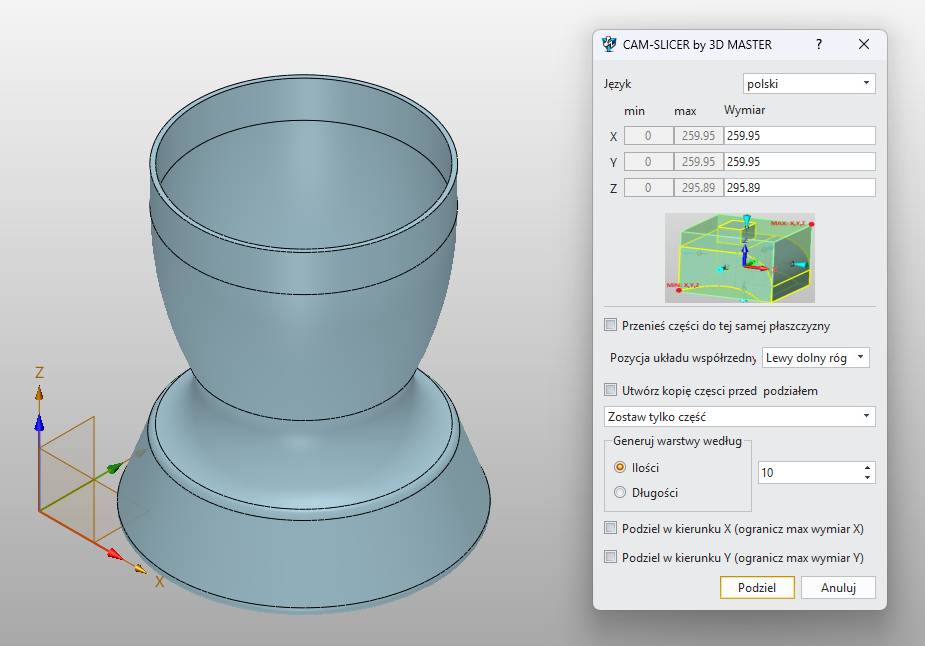

Jak działa ZW3D Slicer?

1. 1. Analiza gabarytów modelu
      Program automatycznie uwzględnia wymiary części, umożliwiając dopasowanie podziału do pola roboczego maszyny.
   2. Wybór kierunku podziału
      Domyślny kierunek to oś Z, z możliwością rozszerzenia o osie X oraz Y.
      Możliwy jest:
      • podział jednokierunkowy,
      • podział dwukierunkowy,
      • podział trójkierunkowy.
   3. Podział według ilości sekcji lub zadanej odległości
      Użytkownik może określić:
      • liczbę segmentów w danym kierunku
        lub
      • konkretną odległość podziału.

      W przypadku elementów w szyku – segmenty zachowują identyczne wymiary.

   4. Automatyczne bazowanie i ustawienie układu współrzędnych
      ZW3D Slicer pozwala:
      • przenieść wszystkie części do jednej płaszczyzny,
      • ustawić wspólny układ współrzędnych,
      • określić pozycję bazy (np. środek geometryczny detalu).

      To kluczowe przy przygotowaniu programów CNC.

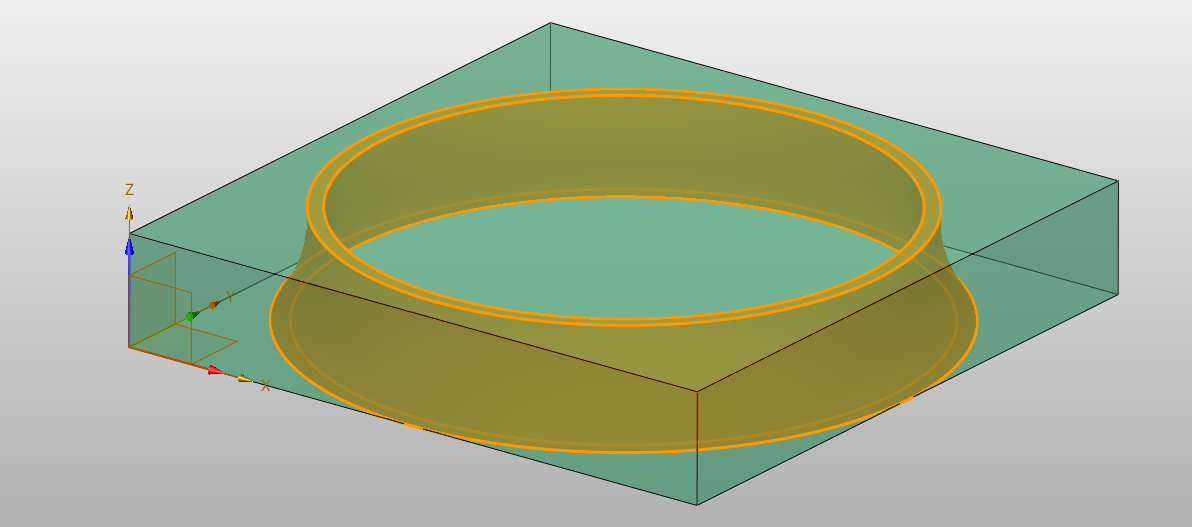

Generowanie przygotówek do frezowania CNC

Dodatek umożliwia automatyczne tworzenie przygotówek dla każdej podzielonej części.

Możliwe warianty:

• same podzielone części,
• części z auto-kostkami,
• same przygotówki dopasowane do segmentów.

To znacząco przyspiesza pracę w module CAM i eliminuje ręczne modelowanie półfabrykatów.

Podział plików STL – zachowanie struktury siatki

Praca na plikach STL wymaga zaawansowanej analizy siatki trójkątów.

ZW3D Slicer:

• dzieli siatkę identycznie jak bryłę,
• zachowuje strukturę trójkątów,
• przenosi wszystkie ustawienia podziału,
• umożliwia dalszą edycję w środowisku ZW3D.

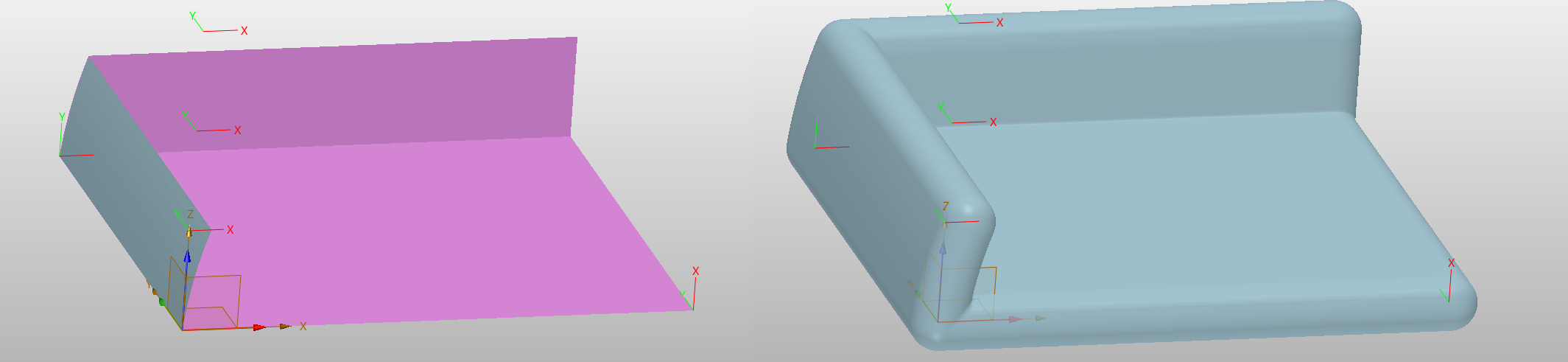

Dzięki modułowi chmury punktów możliwe jest (w aktualnej wersji aplikacji tylko ręcznie):

• nadanie grubości ściankom,
• zaślepienie otwartych powierzchni,
• przygotowanie modelu do dalszego przetwarzania.

Automatyzacja nawet przy złożonych projektach

W przypadku modeli generujących kilkadziesiąt segmentów (np. 68 części wraz z przygotówkami), program wykonuje wszystkie operacje automatycznie.

Użytkownik:

• definiuje parametry,
• klika jeden przycisk,
• otrzymuje gotowy zestaw zbazowanych elementów.

To realna oszczędność wielu godzin pracy.

Najważniejsze korzyści

✔ Automatyczny podział brył i STL
✔ Przygotowanie modeli do druku 3D
✔ Przygotowanie do frezowania CNC
✔ Automatyczne generowanie przygotówek
✔ Ustawienie wspólnej bazy
✔ Obsługa modeli jedno- i wieloobiektowych
✔ Interfejs PL / EN (zmiana w trakcie pracy)

Dla kogo przeznaczony jest ZW3D Slicer?

• konstruktorzy CAD
• programiści CAM
• firmy produkcyjne CNC
• użytkownicy drukarek 3D
• działy R&D

FAQ – Najczęściej zadawane pytania

ZW3D Slicer – szybki podział modeli 3D do produkcji

Jeżeli projektujesz duże modele i potrzebujesz szybkiego przygotowania ich do druku 3D lub obróbki CNC – ZW3D Slicer automatyzuje cały proces, redukując czas pracy i minimalizując ryzyko błędów.

Wypełnij formularz i pobierz wersję testową:
