Normalia PN do ZW3D – profesjonalna biblioteka części znormalizowanych
Normalia PN do ZW3D to rozbudowana biblioteka części znormalizowanych opracowana przez 3D MASTER, przeznaczona do pracy w środowisku ZW3D. Dodatek umożliwia szybkie i parametryczne wstawianie elementów zgodnych z normami PN, DIN oraz ISO bez konieczności ręcznego modelowania.
To narzędzie stworzone dla konstruktorów, technologów i firm produkcyjnych, które oczekują precyzji, zgodności z normami oraz pełnej integracji z procesem projektowym.
Kompleksowa baza elementów znormalizowanych
Biblioteka obejmuje szeroki zakres części wykorzystywanych w konstrukcjach mechanicznych, maszynowych oraz produkcyjnych.
Wśród dostępnych elementów znajdują się m.in.:
Śruby
- z łbem sześciokątnym
- bez łba
- imbusowe
- torx
- radełkowe
- specjalne (młoteczkowe, kwadratowe, trójkątne, stożkowe z podsadzeniem)

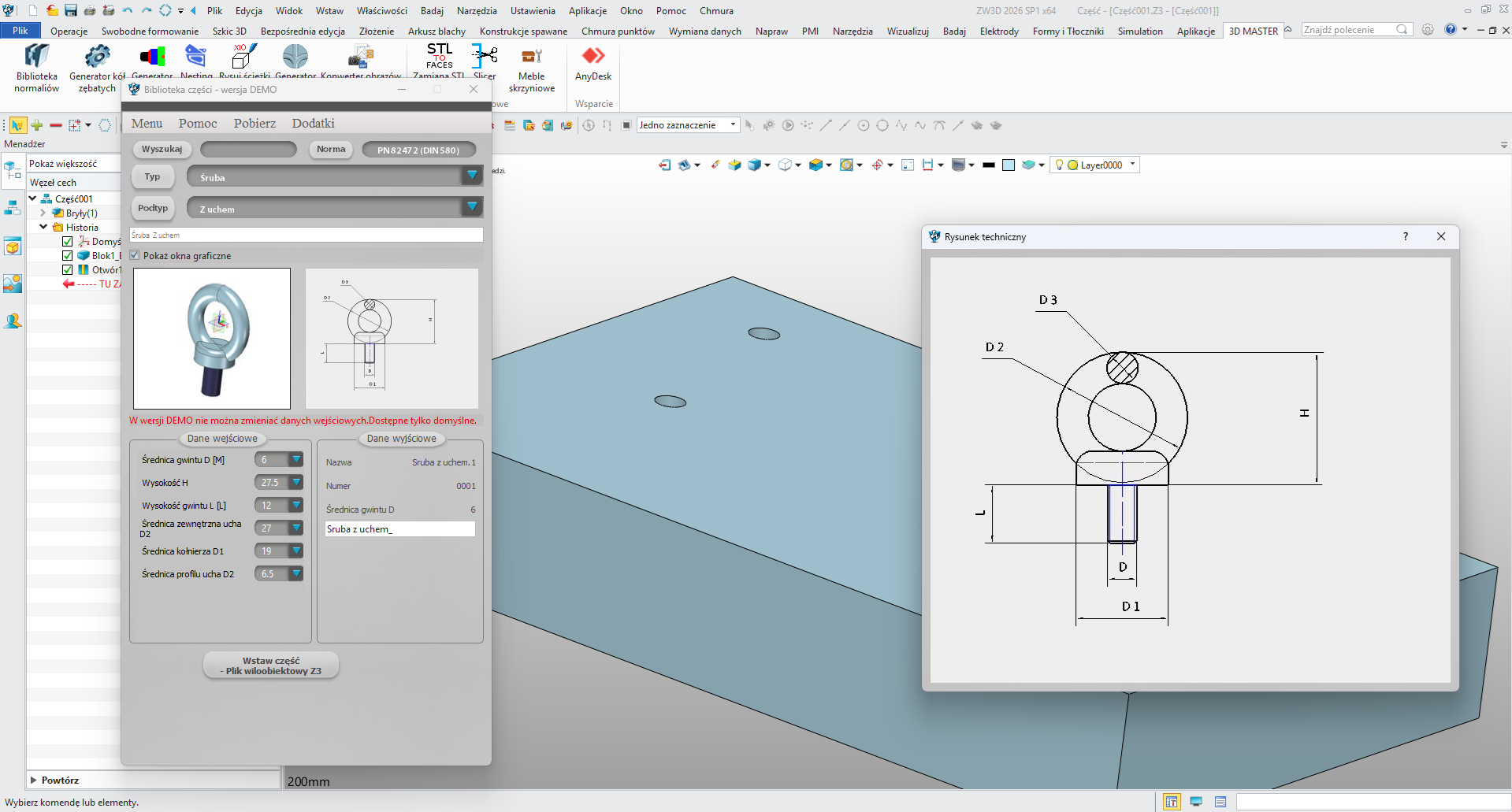

- śruby z uchem (DIN 580 – PN 82472)
- śruby dwustronne
- śruby rzymskie
- śruby motylkowe
Nakrętki
- sześciokątne (odmiany 1 i 2)
- z kołnierzem
- samohamowne
- kołpakowe
- z gwintem drobnozwojowym
Podkładki
- płaskie (szereg normalny, mały, duży)
- sprężyste (typ L, Z, A, B)
- klinowe
- odginane
- ząbkowane
Łożyska
- kulkowe (jedno- i dwurzędowe)
- wałeczkowe
- igiełkowe
- ślizgowe
- wzdłużne
- FŁT
Inne elementy
- wpusty pryzmatyczne
- pierścienie osadcze (DIN 471, DIN 472 i inne)
- sworznie
- kołki
- sprężyny
- nity
- nitonakrętki (VVG-HONSEL)
- profile parametryczne (78 typów DIN)
- płyty DIN
- elementy mocujące (łapy mocujące, podstawki schodkowe)
Zakres norm obejmuje m.in. PN, PN-EN, ISO, DIN oraz wiele odmian szczegółowych.

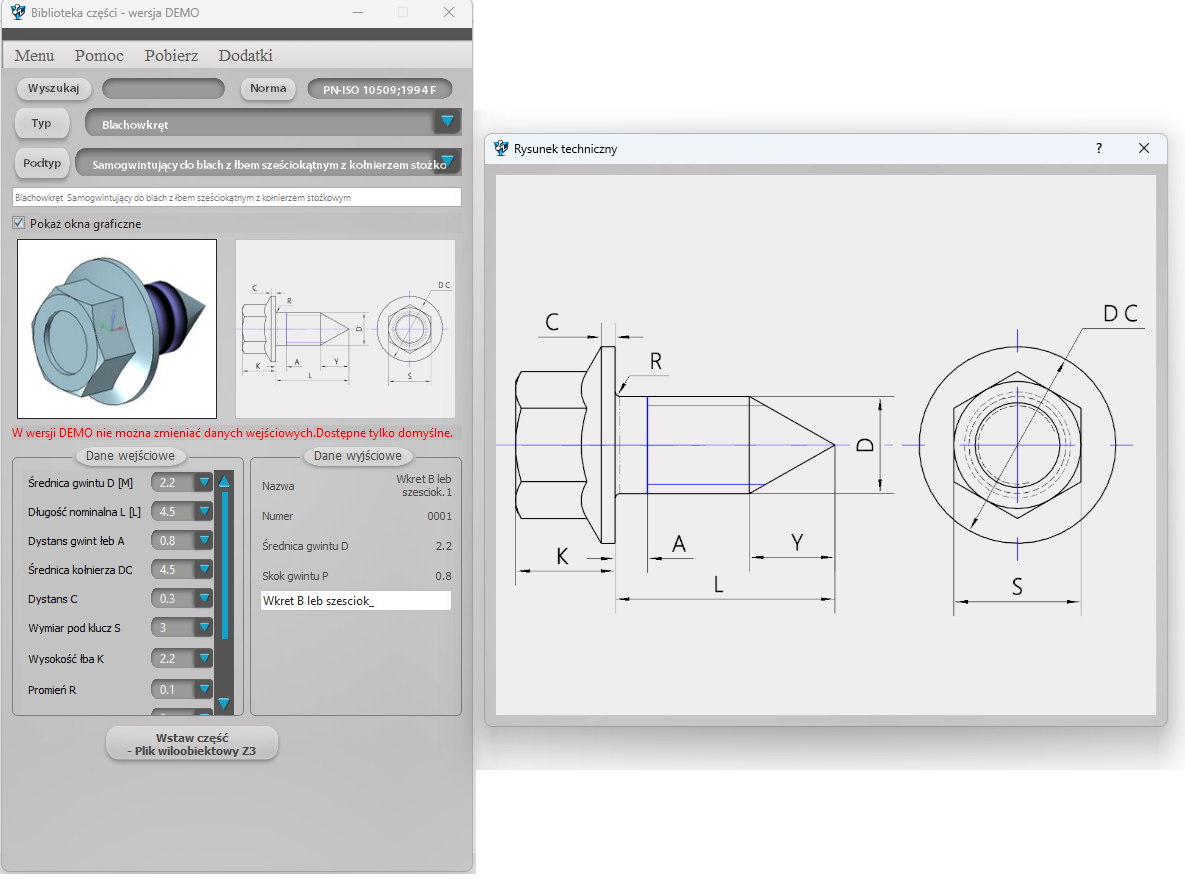

Parametryczne wstawianie części
Każdy element w bibliotece jest w pełni parametryczny.
Użytkownik określa m.in.:
- średnicę gwintu
- długość
- typ łba
- odmianę normy
- parametry geometryczne
Po zatwierdzeniu dodatek automatycznie generuje poprawny model 3D zgodny z normą.
Dzięki temu:
- eliminowane jest ręczne modelowanie,
- zachowana jest zgodność z dokumentacją techniczną,
- skraca się czas projektowania.
Automatyczne rozpoznawanie konfiguracji
Jedną z kluczowych funkcji dodatku jest inteligentne zarządzanie konfiguracjami.
System:
- automatycznie rozpoznaje, czy dana część o tych samych parametrach została już wstawiona,
- nie duplikuje identycznych elementów,
- tworzy nową konfigurację tylko wtedy, gdy zmienią się parametry,
- poprawnie zlicza ilości w zestawieniu BOM.
To ogromne ułatwienie przy dużych złożeniach, gdzie liczba elementów znormalizowanych może sięgać setek lub tysięcy sztuk.
Praca w trybie jedno- i wieloobiektowym
Dodatek automatycznie rozróżnia tryb pracy ZW3D:
- jeden obiekt na plik
- pliki wieloobiektowe
Biblioteka działa w obu konfiguracjach bez konfliktów i bez powielania części.
Użytkownik może wstawiać kolejne elementy w dowolnym momencie pracy nad projektem – system zachowuje spójność struktury modelu.
Integracja z dokumentacją techniczną
Każda część posiada powiązany rysunek techniczny zgodny z normą, co ułatwia:
- tworzenie dokumentacji 2D,
- sprawdzanie wymiarów,
- kontrolę zgodności z normą,
- przygotowanie projektu do produkcji.
Najważniejsze korzyści
✔ Pełna zgodność z normami PN, DIN i ISO
✔ Parametryczne modele 3D
✔ Automatyczne zarządzanie konfiguracjami
✔ Poprawne zliczanie w BOM
✔ Integracja z dokumentacją techniczną
✔ Oszczędność czasu projektowania
✔ Eliminacja błędów ręcznego modelowania
Dla kogo przeznaczony jest dodatek?
- konstruktorzy CAD
- projektanci maszyn
- firmy produkcyjne
- działy technologiczne
- biura projektowe
- uczelnie techniczne
Normalia PN do ZW3D – projektuj szybciej i zgodnie z normą
Jeżeli w swoich projektach regularnie wykorzystujesz elementy znormalizowane, dodatek Normalia PN do ZW3D znacząco usprawni Twoją pracę.
Zamiast modelować śruby, podkładki czy łożyska od podstaw – wstawiasz gotowe, parametryczne elementy zgodne z obowiązującymi normami, a system automatycznie dba o poprawność konfiguracji i zestawień.
To narzędzie, które realnie przyspiesza projektowanie i podnosi jakość dokumentacji.
Wypełnij formularz i pobierz wersję testową:
