Projektowanie 3D w programie ZW3D CAD, CAM Premium – Zaawansowany CAD, CAM
Projektowanie 3D nigdy nie było tak proste w naszym programie! Program ZW3D CAD, CAM to zintegrowany system, umożliwiający prace projektowe na zaawansowanym poziomie.
Moduł ZW3D Premium posiada wszystkie funkcjonalności CAD 3D (te same co moduł ZW3D Professional).
Program CAD, CAM wykorzystywany jest do projektowania 3D, a w tym:
- modelowanie 3D bryłowe
- modelowanie 3D powierzchniowe
- tworzenie dokumentacji 2D
- tworzenie złożeń
- moduł Premium posiada także pełne funkcje programu CAM
Możliwości modułu Premium ZW3D CAD/CAM
Przyjazny interfejs, przejrzysty przepływ danych
- Program CAD, CAM posiada przyjazny i nowoczesny interfejs użytkownika, co zapewnia bardziej efektywną pracę, gdyż najczęściej używane polecenia są rozmieszczone logicznie i intuicyjnie.
- Przejrzysty przepływ danych i jasne zależności między obiektami pozwalają użytkownikom szybko rozpocząć pracę w systemie CAD oraz CAM.
- Umożliwiają efektywne i wygodne projektowanie 3D oraz gwarantują starannie dopracowane projekty.
Ogromne możliwości wymiany danych, lepsza współpraca projektowania 3D i wytwarzania produktów.
- Bezpośredni odczyt i edycja modeli 3D z innych systemów CAD, w tym CATIA, Inventor, NX, Creo i Solidworks
- Import i eksport plików w formatach STEP, STL, IGES, Parasolid, DWG, DXF i SAT. Nowa wersja została znacznie udoskonalona, opcje import oraz automatyczna naprawa plików zostały ulepszone minimalizując możliwość pojawienia się otwartych krawędzi i ścian
- Eksport plików PDF z wbudowanymi modelami 3D
Wydajne modelowanie i złożenia, wygodne projektowanie CAD dzięki użytecznym funkcjom
Nasz program 3D do modelowania 3D daje wiele możliwości, w tym modelowanie hybrydowe, które jest rewolucyjnym rozwiązaniem, umożliwiającym projektantom wygodną, jednoczesną pracę z bryłami 3D, powierzchniami i modelami szkieletowymi.
- Program 3D do projektowania 3D pozwala na generowanie powierzchni klasy A, dynamiczny morfing i funkcje zawijania
- Łatwiejsza i efektywna praca z dużymi złożeniami, w tym projektowanie CAD z góry do dołu i z dołu do góry
- Udoskonalone projektowanie CAD arkusza blach
- Większa elastyczność programu 3D do modelowania pozwala na szybkie, wygodne i mniej czasochłonne projektowanie 3D
Efektywne szkicowanie i tworzenie dokumentacji 2D
- Automatyczne generowanie dokumentacji 2D z rzutami, przekrojami i widokami szczegółów
- Inteligentne więzy i inteligentne wymiary czynią projektowanie 3D bardziej przyjemnym
- Łatwa edycja arkuszy rysunkowych dokumentacji technicznej z menadżerem arkuszy 2D
- Szybkie generowanie listy materiałów, otworów i tabeli elektrod z auto-balonami
Program 3D do modelowania w inżynieria odwrotna
- Praca z plikami STL, chmurą punktów, zamiana na powierzchnie i model 3D
- Przygotowanie modeli do obróbki CNC, tworzenie powierzchni na bazie chmury punktów i
funkcje naprawy/łatania dziur - Wsparcie drukarek 3D
Program CAD do projektowania 3D
Projektowanie 3D i analiza grubości
- Program 3D do projektowania 3D umożliwia dostęp do różnych kolorów do oznaczenia statusu pochylenia ścian: pozytywne,
negatywne, neutralne - Wyświetlanie grubości po najechaniu kursorem myszy
- Określanie kąta pochylenia po najechaniu kursorem myszy
Projektowanie form w programie CAD
Podział elementów formy
- Podział brył i otwartej geometrii bez naprawy modeli
- Automatyczne lub ręczne tworzenie linii podziałowej, ścian podziału, stempla i matrycy oraz rdzeni
- Szybki podział i usuwanie stempla i matrycy
Standardowe biblioteki części
- Łatwe dodawanie standardowych części za pośrednictwem wbudowanych bibliotek narzędziowych, takich jak śruby, tuleje, słupy prowadzące itp.
- Biblioteka normaliów korpusów – HASCO, DME, LKM, MESBURGER, OXA_RABOURDIN, FATUBA – możliwość korzystania z FCPK Bytów
- Możliwość edycji i zamiany normaliów na każdym etapie projektowania
Elektrody
- Przyspieszenie czasu wyodrębnienia kształtu i przygotowania wielu elektrod dla operacji form
- Automatyczne tworzenie tabel elektrod, w tym informacji o pochodzeniu elektrody
Kanały chłodzące i punkty wtrysku
- Wykorzystując jedną prostą operację można szybko i łatwo utworzyć kanały chłodzące lub punkty wtrysku
- Użytkownicy mogą dowolnie modyfikować parametry w zależności od rzeczywistych potrzeb
BOM
- Usprawnienie komunikacji poprzez szybkie tworzenie układów graficznych 2D i rysunków szczegółowych
- Szybkie tworzenie elektrod z tabelą elektrod

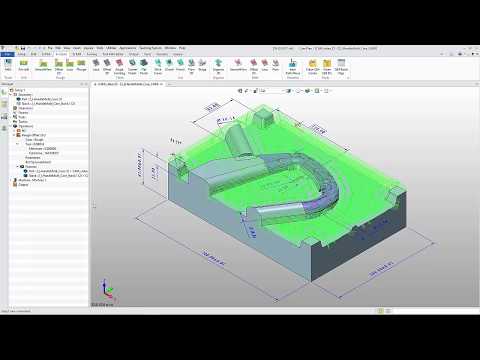

Obróbka w programie CAM – inteligentny CAM od 2 do 5 osi, wysoka jakość obróbki
2- osiowe Toczenie
- Siedem operacji pozwalających od początku do końca wykonać przedmiot- wiercenie tokarskie, planowanie czoła, obróbki zgrubna i wykańczająca, rowkowanie, toczenie gwintów i odcinanie
- Automatyczne oczyszczanie usprawnia usuwanie resztek materiału z przedmiotów
- System oblicza ścieżki narzędzia, gdy użytkownik programuje, co pozwala zaoszczędzić mnóstwo czasu
2 i 3- osiowe Frezowanie
- Automatyczna identyfikacja obszarów obróbki, wybór odpowiedniego narzędzia i operacji
- Technologia QuickMillTM pomaga zwiększyć produktywność o 30% z definicją szablonów, adaptacyjną kontrolą posuwów i ograniczeniem przejazdów bez skrawania
- Dzięki algorytmowi Smooth-Flow obliczanie ścieżki narzędzia jest wydajniejsze, co zapewnia, że materiał nie jest pozostawiany w narożach i obciążenie frezu jest stałe
- Wydłużenie żywotności narzędzi nawet do 50% z progresywnymi strategiami obróbki.
2 i 5- osiowe Taktyki Otworów
- Taktyka Otworów jest w stanie automatycznie określić cechy wszystkich elementów, w tym wielkości, głębokości i rodzaje otworów, a następnie wybrać odpowiednie narzędzia i operacje do obróbki wykańczającej. Pomaga to zaoszczędzić czas obróbki o 70%
- Łatwa edycja ścieżki narzędzia w każdej chwili, nawet jeśli operacje zostały już wygenerowane
Narzędzia i operacje referencyjne
- Z operacją referencyjną system automatycznie identyfikuje obszar, który nie był obrabiany w poprzednich operacji i generuje odpowiedni tor narzędzia
- Z narzędziem referencyjnym system automatycznie potrafi określić, gdzie poprzednie narzędzie nie da rady dotrzeć podczas obróbki i wygeneruje odpowiednią ścieżkę narzędzia do obróbki resztek
